Sitrans P320/P420

SITRANS P320/P420 dùng trong các ứng dụng để đo:

Áp suất tương đối
Áp suất tuyệt đối
Chênh áp
Múc
Lưu lượng theo thể tích
Luu lượng theo khối lượng

Mã sản phẩm:
7MF703 / 7MF704
Lượt xem:
88
Giá:
Liên hệ
Liên hệ đặt hàng Tư vấn liên hệ

Chi tiết Sản phẩm
Bình luận

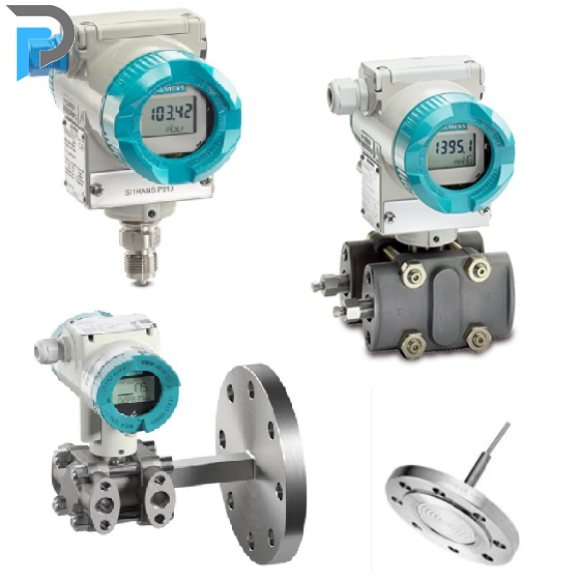

Tổng quang

Cảm biến áp suất SITRANS P320/P420 là các bộ truyền áp kỹ thuật số có độ chính xác cao và tính thân thiện với người dùng.
Việc gán tham số được thực hiện bằng cách sử dụng các nút điều chỉnh hoặc giao diện.
Với nhiều tùy chọn và dãi áp suất đo rộng giúp cho cảm biến áp suất P320/P420 đáp ứng được nhu cầu đa dạng của nhà máy.
Với chức năng " advanced diagnostic" theo tiêu chuẩn NAMUR NE107 và "Remote Safety Handling" cảm biến áp suất P320/P420 đã sẵn sàng bước vào kỹ nguyên số hóa.

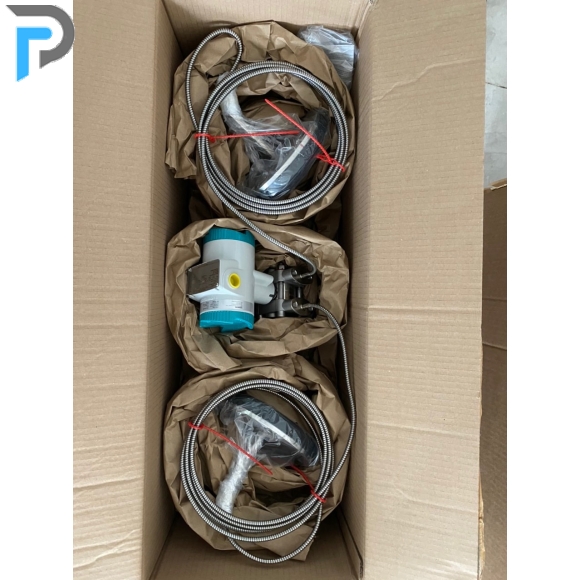

Kết hợp với remote seals cảm biến áp suất P320/P420 có thể dùng được trong các môi trường khắc nghiệt, độ ăn mòn cao.
Cảm biến áp suất SITRANS P320/P420 có thể dùng cho các ứng ụng như:

Áp suất đo từ áp suất so với không khí
Áp suất tuyệt đối
Áp suất chênh áp
Mức
Lưu lượng thể tích
Lưu lượng khối lượng

Điểm nổi bật P320/P420

Các chức năng chẩn đoán tuân theo khuyến nghị NE107 của NAMUR.
Thiết bị được chế tạo đạt chuẩn SIL( Safety Integrity Level) tiêu chuẩn IEC 61508.
Xác nhận SIL trên thiết bị hoặc từ xa bằng SIMATIC PDM.
Giảm điện cảm nội bộ cho ứng dụng Ex đến LI = 0.
Thời gian đáp ứng cho loại đo áp suất thông thường 105 ms và loại áp chênh áp 135 ms.
Sai số thấp
Ảnh hưởng nhiệt độ rất thấp.
Độ ổn định cao, độ tin cậy cao ngay cả trong điều kiện hóa chất và cơ học cực đoan.
Phù hợp cho các loại khí, hơi và chất lỏng ăn mòn và không ăn mòn.
Chức năng chẩn đoán và mô phỏng đầy đủ.
Các bộ phận tiếp xúc chất được làm từ vật liệu cao cấp(chẳng hạn như thép không gỉ, hợp kim, vàng, Monel, tantalum).
Dải điều chỉnh rộng từ 0,01 bar đến 700 bar(0,15 psi đến 10153 psi).
Tham số hóa tiện lợi qua 4 nút nhập và giao diện HART

Đơn vị hiển thị trong SITRANS P320/P420

Phương pháp đo	Đơn vị đo
Áp suất	Pa, MPa, kPa, hPa, bar, mbar, psi, g/cm2, kg/cm2, kgf/cm2, inH2O, inH2O (4 °C), ftH2O, mmH2O, mmH2O (4 °C), mH2O (4 °C), mmHg, inHg, atm, torr
Mức	m, cm, mm, ft, in
Lưu lượng dạng mức	m³, l, hl, in³, ft³, yd³, gal, gal (UK), bu, bbl, bbl (US), SCF, Nm³, NI
Lưu lượng dạng dòng chảy	m³/sec, m³/h, m³/d, l/sec, l/min, l/h, MI/d, ft³/sec, ft³/h, ft³/d, SCF/min, SCF/h, NI/h, Nm³/hgal/sec, gal/min, gal/h, gal/d, Mgal/d, gal (UK))/sec, gal (UK)/min, gal (UK)/h, gal (UK)/d, bbl/sec, bbl/min, bbl/h, bbl/d,
Luu lượng theo khối lượng ( mass flow)	Kg/sec, kg/min, kg/h, kg/d, g/sec, g/min, g/h, t/min, t/h, t/d, lb/sec, lb/min, lb/h, lb/d, ton/min, ton/h, ton/d, ton (UK)/h, ton (UK)/d
Nhiệt độ	°C, °F

Đặc tính kỹ thuật

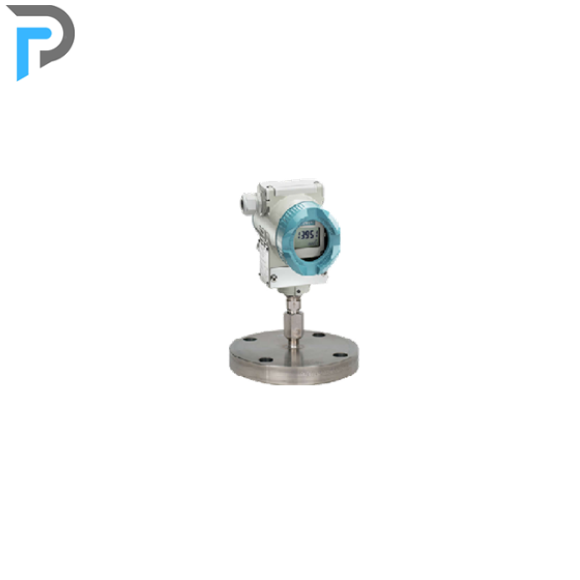

SITRANS P320/SITRANS P420 for gauge pressure	SITRANS P320 / SITRANS P420 for gauge pressure (differential pressure series)	SITRANS P320 / SITRANS P420 for gauge and absolute pressure, with flush-mounted diaphragm
Kiểu đo: đo áp suất tương đối	Kiểu đo: đo áp suất tương đối loại chênh áp	Kiểu đo: đo áp suất tương đối
Dãi đo: 0.01 …700 Bar	Dãi đo: 1mBar …160 Bar	Dãi đo: 0.01 …63 Bar
Ngõ ra: 4..20mA, hart	Ngõ ra: 4..20mA, hart	Ngõ ra: 4..20mA, hart
Độ chính xác: (0.16 · r +0.1)% ... (0.08 · r +0.16)% ( r: Measuring span ratio)	Độ chính xác: (0.15 · r +0.1)% ... (0.0125 · r + 0.0625)% ( r: Measuring span ratio)	Độ chính xác: (0.08 · r +0.16)%
Nhiệt độ môi trường: -40 ... +85 °C	Nhiệt độ môi trường: -40 ... +85 °C	Nhiệt độ môi trường: -40 ... +85 °C
Cấp bảo vệ: IP66, IP68	Cấp bảo vệ: IP66, IP68	Cấp bảo vệ: IP66, IP68
Vật liệu: thân vỏ low-copper die-cast aluminum, phần kết nối Stainless steel hoặc Alloy C22	Vật liệu: thân vỏ low-copper die-cast aluminum, phần kết nối Stainless steel hoặc Alloy C22, tantalum or gold	Vật liệu: thân vỏ low-copper die-cast aluminum, phần kết nối Stainless steel hoặc Alloy C22
Kiểu kết nối: shank G1/2A, female thread ½-14 NPT,Oval flange,Male thread M20	Kiểu kết nối: ¼‑18 NPT female thread and flange	Kiểu kết nối: mặt bích
Có nút nhấn cái đặt và màn hình hiển thị	Có nút nhấn cái đặt và màn hình hiển thị	Có nút nhấn cái đặt và màn hình hiển thị
Nguồn cấp: 10.5…45VDC	Nguồn cấp: 10.5…45VDC	Nguồn cấp: 10.5…45VDC
Chứng chỉ: Drinking water,Explosion protection	Chứng chỉ: Drinking water,Explosion protection	Chứng chỉ: Drinking water,Explosion protection
Truyền thông: HART, PROFIBUS PA, FOUNDATION Fieldbus	Truyền thông: HART, PROFIBUS PA, FOUNDATION Fieldbus	Truyền thông: HART, PROFIBUS PA, FOUNDATION Fieldbus
SITRANS P320 7MF030X-XXXXX-XXXX	SITRANS P320 7MF031X-XXXXX-XXXX	SITRANS P320 7MF032X-XXXXX-XXXX
SITRANS P420 7MF040X-XXXXX-XXXX	SITRANS P420 7MF041X-XXXXX-XXXX	SITRANS P420 7MF042X-XXXXX-XXXX

SITRANS P320 / SITRANS P420 for absolute pressure (pressure series)	SITRANS P320 / SITRANS P420 for absolute pressure (differential pressure series)	SITRANS P320 / SITRANS P420 for differential pressure and flow	SITRANS P320 / SITRANS P420 for level
Kiểu đo: đo áp suất tuyệt đối	Kiểu đo: đo áp suất tuyệt đối	Kiểu đo: đo áp chênh áp và lưu lượng	Kiểu đo: đo mức
Dãi đo: 1…700 Bar a	Dãi đo: 8.3mBar …160 Bar	Dãi đo: 1mBar …30 Bar	Dãi đo: 25mBar …5000 mBar
Ngõ ra: 4..20mA, hart	Ngõ ra: 4..20mA, hart	Ngõ ra: 4..20mA, hart	Ngõ ra: 4..20mA, hart
Độ chính xác: (0.15 · r +0.1)% ...(0.08 · r +0.16)% ( r: Measuring span ratio)	Độ chính xác: (0.1 · r +0.1)% ...(0.0025 · r +0.125)% ( r: Measuring span ratio)	Độ chính xác: (0.15 · r +0.1)% ...(0.0125 · r + 0.0625)% ( r: Measuring span ratio)	Độ chính xác: (0.025 · r +0.125)%.... (0.125 · r +0.0625)% ( r: Measuring span ratio)
Nhiệt độ môi trường: -40 ... +85 °C	Nhiệt độ môi trường: -40 ... +85 °C	Nhiệt độ môi trường: -40 ... +85 °C	Nhiệt độ môi trường: -40 ... +85 °C
Cấp bảo vệ: IP66, IP68	Cấp bảo vệ: IP66, IP68	Cấp bảo vệ: IP66, IP68	Cấp bảo vệ: IP66, IP68
Vật liệu: thân vỏ low-copper die-cast aluminum, phần kết nối Stainless steel hoặc Alloy C22	Vật liệu: thân vỏ low-copper die-cast aluminum, phần kết nối Stainless steel hoặc Alloy C22, tantalum or gold	Vật liệu: thân vỏ low-copper die-cast aluminum, phần kết nối Stainless steel hoặc Alloy C22, tantalum or gold	Vật liệu: phần kết nối Stainless steel hoặc Alloy C22, tantalum, PTFE, PFA, ECTFE
Kiểu kết nối: shank G1/2A, female thread ½-14 NPT,Oval flange,Male thread M20	Kiểu kết nối: ¼‑18 NPT female thread and flange	Kiểu kết nối: ¼‑18 NPT female thread and flange	Kiểu kết nối: bên trên mặt bích bên dưới: ¼‑18 NPT female thread and flange
Có nút nhấn cái đặt và màn hình hiển thị	Có nút nhấn cái đặt và màn hình hiển thị	Có nút nhấn cái đặt và màn hình hiển thị	Có nút nhấn cái đặt và màn hình hiển thị
Nguồn cấp: 10.5…45VDC	Nguồn cấp: 10.5…45VDC	Nguồn cấp: 10.5…45VDC	Nguồn cấp: 10.5…45VDC
Chứng chỉ: Drinking water,Explosion protection	Chứng chỉ: Drinking water,Explosion protection	Chứng chỉ: Drinking water,Explosion protection	Chứng chỉ: Drinking water,Explosion protection
Truyền thông: HART, PROFIBUS PA, FOUNDATION Fieldbus	Truyền thông: HART, PROFIBUS PA, FOUNDATION Fieldbus	Truyền thông: HART, PROFIBUS PA, FOUNDATION Fieldbus	Truyền thông: HART, PROFIBUS PA, FOUNDATION Fieldbus
SITRANS P320 7MF032X-XXXXX-XXXX	SITRANS P320 7MF033X-XXXXX-XXXX	SITRANS P320 7MF034X-XXXXX-XXXX	SITRANS P320 7MF036X-XXXXX-XXXX / 7MF035X-XXXXX-XXXX
SITRANS P420 7MF042X-XXXXX-XXXX	SITRANS P420 7MF043X-XXXXX-XXXX	SITRANS P420 7MF044X-XXXXX-XXXX	SITRANS P420 7MF046X-XXXXX-XXXX/ 7MF045X-XXXXX-XXXX
