SITRANS LH100 0..20 mH2O

Tổng quan:

Cảm biến áp suất SITRANS LH100 là một cảm biến thả chìm để đo mức thủy tĩnh.
Dùng để đo mức chất lỏng trong bể chứa, thùng chứa, kênh và đập.
SITRANS LH100 có sẵn cho các phạm vi đo khác nhau từ 3 cho tới 20 mH2O và có tùy chọn bảo vệ chống cháy nổ.

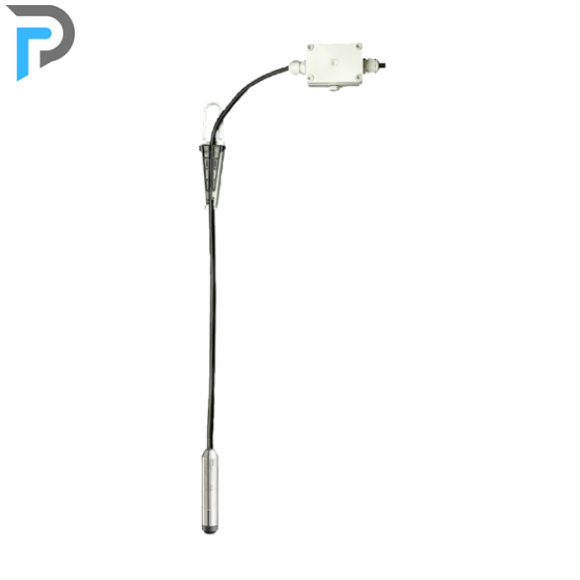

Việc lắp đặt đơn giản với phụ kiện hỗ trợ như kẹp neo và hộp cáp.

• Cấu tạo:

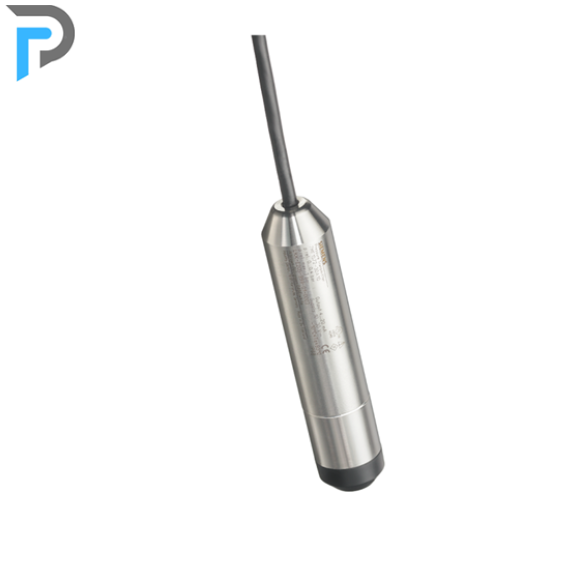

  Bộ truyền tín hiệu áp suất này bao gồm cảm biến gốm được trang bị với một cầu điện trở Wheatstone. Bộ truyền tín hiệu áp suất này được trang bị với một mạch điện tử được gắn kết với cảm biến đặt trong một vỏ bằng thép không gỉ. Ngoài ra, dây cáp kết nối chứa một ống thông khí được trang bị với bộ lọc độ ẩm để ngăn chặn sự tích tụ đọng sương.Màng chắn được bảo vệ khỏi các yếu tố bên ngoài bằng một nắp bảo vệ.Cảm biến, mạch điện tử và dây cáp kết nối được đặt trong một vỏ nhỏ gọn.Bộ truyền tín hiệu áp suất được bù nhiệt độ cho một phạm vi nhiệt độ rộng.





• Ưu điểm:
  Thiết kế nguyên khối
  Lắp đặt dễ dàng
  Sai số thấp chỉ 0.3% dải đo.Cấp bảo vệ IP68
• Ứng dụng:
  Trong công nghiệp đóng tàu
  Trong ngành nước ( nước cấp , nước thải )
  Dùng đo áp suất bồn bể,giếng ngầm
• Đặc tính kỹ thuật:
  Nguyên lý đo: hiệu ứng điện áp (Piezo-resistive)
  Dãi đo: lớn nhất 20mH2O chiếu dài cáp dài nhất 100 Mét
  Sai số: 0,3% dãi đo
  Ngõ ra: 4..20mA
  Nhiệt độ hoạt động: -10 ... +80 °C (14 ... 176 °F)
• Vật liệu:
  Màng áp suất: Al₂O₃ ceramic, 96%
  Thân vỏ: Stainless steel, mat. no. 1.4404/316L
  Lớp lót: FPM  ( option : EPDM)
  Vật liệu cáp: PE-HD ( option PE-LD nếu dùng vật liệu EPDM )
• Chứng nhận:
  Drinking water approval (ACS)
  Explosion protection II 1 G Ex ia IIC T4 Ga
• Mã đặt hàng

  Dãi đo	Chiều dài cáp	Mã hàng
  0-3 mH2O	10 mét	7MF1572-1CA10
  0-4 mH2O	10 mét	7MF1572-1DA10
  0-5 mH2O	10 mét	7MF1572-1EA10
  0-6 mH2O	10 mét	7MF1572-1FA10
  0-10 mH2O	20 mét	7MF1572-1HA10
  0-20 mH2O	30 mét	7MF1572-1KA10
  0..20 mH2O	100 Met	7MF1572-9AA10-ZY01+H1Q
