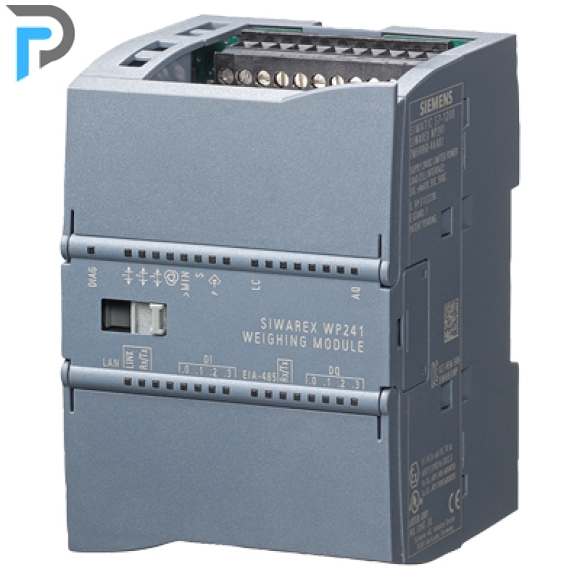

SIWAREX WP241 belt weigher electronic (1 channel) for strain gauge load cells / full bridges (1-4mV/V) for SIMATIC S7-1200 or stand alone, RS485 and Ethernet-Interface, onboard I/O: 4 DI / 4 DO 1 AO (0/4...20mA)
SIWAREX WP241 là mô-đun cân linh hoạt dành cho cân đai. Mô-đun nhỏ gọn dễ cài đặt trong hệ thống tự động hóa SIMATIC S7‑1200. Nó cũng có thể được vận hành như một mô-đun độc lập, tức là không có CPU SIMATIC.
SIWAREX WP241 là giải pháp tối ưu cho bất kỳ nơi nào sử dụng cân băng tải đòi hỏi độ chính xác cao, thân thiện với người dùng và khả năng tích hợp hệ thống linh hoạt. Các ứng dụng điển hình của SIwarex WP241 là xác định tốc độ dòng vật liệu hiện tại, tải trọng băng tải và tốc độ băng tải. Hơn nữa, có sẵn 6 bộ tổng để đánh giá lượng vật liệu được vận chuyển.
SIwareX WP241 |
|
---|---|
Tích hợp trong hệ thống tự động hóa |
|
S7-1200 |
Bus hệ thống SIMATIC S7‑1200 |
Bảng điều khiển và/hoặc hệ thống tự động hóa từ các nhà cung cấp khác |
Qua Ethernet (Modbus TCP/IP) hoặc RS 485 (Modbus RTU) |
giao diện truyền thông |
|
tùy chọn vận hành |
|
đo độ chính xác |
|
Giới hạn lỗi theo DIN 1319-1 của giá trị toàn thang đo ở 20 °C ± 10 K (68 °F ± 10 K) |
0,05% |
Độ phân giải nội bộ |
Lên đến ± 4 triệu bộ phận |
đo tần số |
100/120Hz |
bộ lọc kỹ thuật số |
Bộ lọc trung bình và thông thấp có thể điều chỉnh riêng biệt, có thể thay đổi để tải và tốc độ |
Bộ lọc băng tải |
Bộ lọc thông thấp (tần số giới hạn 0,05 ... 50 Hz) |
Bộ lọc cho tốc độ vành đai |
Bộ lọc thông thấp (tần số giới hạn 0,05 ... 50 Hz) |
Chức năng cân |
|
dữ liệu đọc ra |
|
Giới hạn (tối thiểu/tối đa) |
|
cảm biến tải trọng |
Máy đo biến dạng toàn cầu trong hệ thống 4 dây hoặc 6 dây |
Cấp nguồn cho tế bào tải |
|
Điện áp cung cấp (được điều chỉnh thông qua phản hồi) |
4,85 V một chiều |
Khả năng chịu tải cho phép |
|
|
> 40Ω |
|
< 4 100Ω |
Với giao diện SIWAREX IS Ex |
|
|
> 50Ω |
|
< 4 100Ω |
Tải đặc điểm tế bào |
1 … 4 mV/V |
Dải tín hiệu đo cho phép |
-21,3 ... +21,3 mV |
tối đa. khoảng cách của các tế bào tải |
500 m (229,66 ft) |
Kết nối với các cảm biến lực trong Ex zone 1 |
Tùy chọn thông qua giao diện SIWAREX IS Ex (phải kiểm tra khả năng tương thích của các cảm biến tải trọng) |
Phê duyệt/giấy chứng nhận |
|
Nguồn điện phụ trợ |
|
Điện áp định mức |
24 V một chiều |
tối đa. sự tiêu thụ năng lượng |
200mA |
tối đa. điện năng tiêu thụ Bus SIMATIC |
3mA |
Cấp bảo vệ IP theo EN 60529; IEC60529 |
IP20 |
yêu cầu khí hậu T tối thiểu (IND) ... T tối đa (IND) (nhiệt độ hoạt động) |
|
|
-10 ... +40 °C (14 ... 104 °F) |
|
-10 ... +55 °C (14 ... 131 °F) |
Yêu cầu EMC |
Theo EN 45501 |
kích thước |
70 × 75 × 100 mm (2,76 × 2,95 × 3,94 inch) |
|
