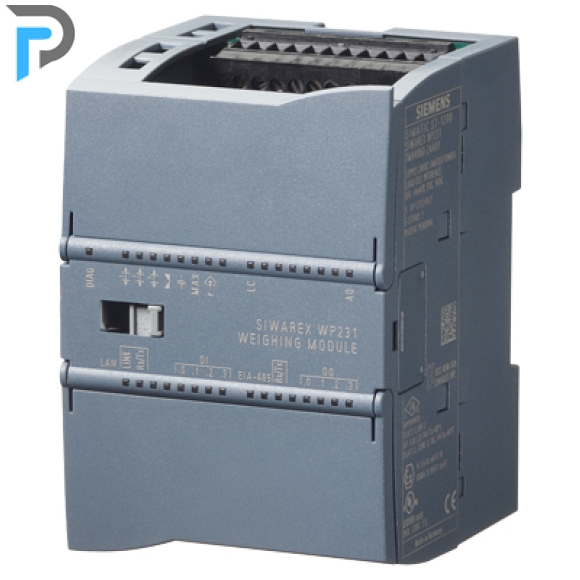

SIWAREX WP231 calibratable weighing electronic (1 channel) for strain gauge load cells / full bridges (1-4 mV/V) for SIMATIC S7-1200 or stand alone, RS485 and Ethernet-Interface, onboard I/O: 4 DI / 4 DO, 1 AO (0/4...20mA), attention: for calibratable applications please follow the local laws applying in the country of verification! Detailed load cell diagnostics possible with digital junction box SIWAREX DB (7MH5001-0AD20 or 7MH5001-0AD01).
SIWAREX WP231 là một mô-đun cân thương mại linh hoạt, hợp pháp cho tất cả các nhiệm vụ đo lực và cân đơn giản. Mô-đun nhỏ gọn dễ cài đặt trong hệ thống tự động hóa SIMATIC S7‑1200. Nó cũng có thể được vận hành mà không cần CPU SIMATIC.
SIWAREX WP231 là giải pháp tối ưu cho bất kỳ nơi nào cảm biến lực được sử dụng cho các nhiệm vụ đo lường. Sau đây là các ứng dụng SIwarex WP231 điển hình:
|
SIwareX WP231 |
|
|---|---|
|
Tích hợp trong hệ thống tự động hóa |
|
|
S7-1200 |
Bus hệ thống SIMATIC S7‑1200 |
|
Bảng điều khiển và/hoặc hệ thống tự động hóa từ các nhà cung cấp khác |
Qua Ethernet (Modbus TCP/IP) hoặc RS 485 (Modbus RTU) |
|
giao diện truyền thông |
|
|
tùy chọn vận hành |
|
|
đo độ chính xác |
|
|
Phê duyệt loại EC là thiết bị cân không tự động, cấp thương mại III |
3000 d ≥ 0,5 μV/e |
|
Giới hạn lỗi theo DIN 1319-1 của giá trị toàn thang đo ở 20 °C ± 10 K (68 °F ± 10 K) |
0,05% |
|
Độ phân giải nội bộ |
Lên đến ± 4 triệu bộ phận |
|
đo tần số |
100/120Hz |
|
bộ lọc kỹ thuật số |
Bộ lọc thông thấp và trung bình có thể điều chỉnh được |
|
Các ứng dụng tiêu biểu |
|
|
Chức năng cân |
|
|
giá trị trọng lượng |
|
|
Giá trị giới hạn |
|
|
Zeroing |
Mỗi lệnh |
|
bì |
Mỗi lệnh |
|
quy cách bì |
Mỗi lệnh |
|
cảm biến tải trọng |
Máy đo biến dạng toàn cầu trong hệ thống 4 dây hoặc 6 dây |
|
Cấp nguồn cho tế bào tải |
|
|
Điện áp cung cấp (được điều chỉnh thông qua phản hồi) |
4,85 V một chiều |
|
Khả năng chịu tải cho phép |
|
|
> 40Ω |
|
< 4 100Ω |
|
Với giao diện SIWAREX IS Ex |
|
|
> 50Ω |
|
< 4 100Ω |
|
Tải đặc điểm tế bào |
1 … 4 mV/V |
|
Phạm vi cho phép của tín hiệu đo (với cảm biến 4 mV/V) |
-21,3 ... +21,3 mV |
|
tối đa. khoảng cách của các tế bào tải |
500 m (229,66 ft) |
|
Kết nối với các cảm biến lực trong Ex zone 1 |
Tùy chọn thông qua giao diện SIWAREX IS Ex (phải kiểm tra khả năng tương thích của các cảm biến tải trọng) |
|
Phê duyệt/giấy chứng nhận |
|
|
Phê duyệt hiệu chuẩn |
Phê duyệt loại EC OIML R76 |
|
Nguồn điện phụ trợ |
|
|
Điện áp định mức |
24 V một chiều |
|
tối đa. sự tiêu thụ năng lượng |
200mA |
|
tối đa. điện năng tiêu thụ Bus SIMATIC |
3mA |
|
Cấp bảo vệ IP theo EN 60529; IEC60529 |
IP20 |
|
yêu cầu khí hậu T tối thiểu (IND) ... T tối đa (IND) (nhiệt độ hoạt động) |
|
|
-10 ... +40 °C (14 ... 104 °F) |
|
-10 ... +55 °C (14 ... 131 °F) |
|
Yêu cầu EMC |
Theo EN 45501 |
|
kích thước |
70 × 75 × 100 mm (2,76 × 2,95 × 3,94 inch) |
