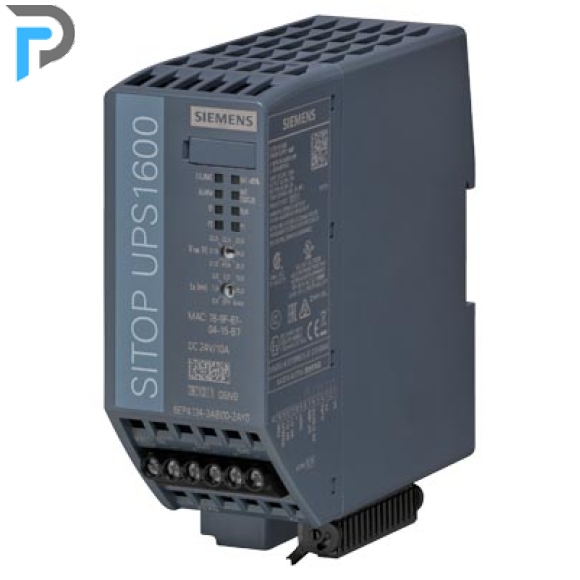

SITOP UPS1600 24 V DC/ 10 A (PN)

Bằng cách kết hợp một mô-đun SITOP UPS1600 DC UPS với ít nhất một mô-đun pin BAT1600 và một bộ cấp nguồn SITOP, các sự cố mất điện lâu hơn có thể được khắc phục mà không có bất kỳ sự gián đoạn nào. Quản lý pin thông minh tự động phát hiện thiết bị lưu trữ năng lượng BAT1600 và đảm bảo quá trình sạc và theo dõi liên tục theo nhiệt độ cụ thể được tối ưu hóa. Ví dụ, các mô-đun DC UPS nhỏ gọn có khả năng quá tải, để kích hoạt dòng khởi động của PC công nghiệp. Ở chế độ độc lập, chúng hỗ trợ bắt đầu từ pin.

DC UPS giao tiếp cởi mở qua USB hoặc Ethernet/PROFINET. Nó dễ dàng được tích hợp vào môi trường PC hoặc PLC qua hai cổng Ethernet/PROFINET.

Tích hợp toàn diện trong TIA cung cấp kỹ thuật thân thiện với người dùng trong TIA Portal và được hỗ trợ với các khối chức năng sẵn sàng sử dụng cho các chương trình người dùng S7 và các giao diện WinCC để hiển thị nhanh.

Các mô-đun UPS1600 có cổng Ethernet/PROFINET có máy chủ OPC UA, qua đó DC UPS có thể giao tiếp với cả PC và PLC, ngay cả từ các nhà sản xuất khác nhau, nhờ vào tiêu chuẩn giao tiếp mở. Có thể gán tham số và chẩn đoán nguồn cấp điện liên tục thông qua giao diện mở.

An ninh và tính khả dụng của nhà máy

• 24 V đệm trong vài giờ với mục đích tiếp tục quy trình
• Mô-đun DC UPS hiệu suất cao trong thiết kế mỏng, tiết kiệm không gian
• Khả năng quá tải cao
• Bắt đầu từ mô-đun pin hỗ trợ chế độ độc lập, ví dụ như để khởi động máy phát điện
• Cấu hình dễ dàng nhờ tự động phát hiện các mô-đun pin
• Độ tin cậy và tính sẵn sàng cao do giám sát trạng thái sẵn sàng hoạt động, bộ cấp ắc quy, tình trạng lão hóa và sạc
• Sạc bảo vệ pin do đặc tính sạc theo nhiệt độ cụ thể

Tích hợp đơn giản vào hệ thống tự động hóa

• Giao tiếp mở qua USB hoặc hai cổng Ethernet/PROFINET
• Đã xác định tắt một số PC hoặc bộ điều khiển trên một UPS (các phiên bản có Ethernet/PROFINET)
• Giám sát từ xa thông qua máy chủ web tích hợp
  (các phiên bản có Ethernet/PROFINET)
• Máy chủ OPC UA tích hợp tạo điều kiện giao tiếp linh hoạt, đa nhà cung cấp với các hệ thống khác (phiên bản có Ethernet/PROFINET)
• Kỹ thuật tiết kiệm thời gian trong các hệ thống dựa trên PC thông qua SITOP Manager (các phiên bản có USB hoặc Ethernet/PROFINET)
• Tiết kiệm thời gian và chi phí thông qua tích hợp hoàn chỉnh trong TIA Portal (các phiên bản có Ethernet/PROFINET)
• Các khối chức năng SIMATIC S7 để tích hợp dễ dàng trong các chương trình người dùng BƯỚC 7
• Tích hợp nhanh trong điều khiển và giám sát người vận hành với các bản mặt WinCC

Các mô-đun pin có thể được kết nối trong sự cố mất điện cầu song song trong vài giờ. Điều này hỗ trợ hoạt động liên tục của các quy trình hoặc các bộ phận của chúng. Chức năng "Khởi động từ pin" có nghĩa là UPS1600 cũng có thể được sử dụng ở chế độ độc lập mà không cần kết nối với nguồn cung cấp.

Tùy thuộc vào yêu cầu liên tục DC UPS và các thành phần tự động hóa cần được bảo vệ khỏi sự cố mất điện, phiên bản UPS1600 có thể được lựa chọn cho phù hợp.

Bộ đệm của các ứng dụng tự động hóa đơn giản

Trong các ứng dụng đơn giản với PLC mini (ví dụ:  nhà máy thủy điện độc lập), bộ đệm 24 V được thực hiện bởi UPS1600 mà không cần giao diện liên lạc. Các thông báo trạng thái được chuyển đến PLC thông qua các đầu ra kỹ thuật số (được cách ly).

Bộ đệm của các ứng dụng với máy tính tự động hóa

UPS1600 với giao diện USB được sử dụng để đệm các giải pháp tự động hóa được điều khiển bởi PC công nghiệp. Tất cả dữ liệu vận hành và cấu hình được truyền qua giao diện PC.

Giao tiếp qua Ethernet/PROFINET cung cấp các khả năng chẩn đoán và tích hợp hệ thống toàn diện nhất. UPS1600 có thể được tích hợp trực tiếp vào cơ sở hạ tầng mạng LAN qua hai cổng của nó.

Bộ đệm ứng dụng với máy tính tự động hóa được nối mạng (Ethernet công nghiệp)

UPS1600 với giao diện Ethernet công nghiệp bảo vệ các ứng dụng phức tạp dựa trên PC khỏi sự cố mất điện. Cấu hình và giám sát được thực hiện với phần mềm SITOP Manager PC. Nó cũng hỗ trợ tắt máy được xác định của một số PC theo nguyên tắc chủ-tớ.

Bộ đệm ứng dụng với các thành phần tự động hóa được nối mạng (PROFINET)

UPS1600 với PROFINET là lựa chọn hoàn hảo để đệm các phần hệ thống nhạy cảm (ví dụ: trạm bơm có điều khiển từ xa) hoặc giải pháp bộ điều khiển hoàn chỉnh (ví dụ: máy công cụ) được tích hợp vào giải pháp tự động hóa nối mạng. Tích hợp toàn bộ trong TIA mang lại những lợi thế độc đáo cho kỹ thuật và vận hành (ví dụ: chẩn đoán hoặc trực quan hóa). Ví dụ, trong chế độ đệm, một số bộ điều khiển có thể được đưa đến một định nghĩa độc lập với nhau.

• Mô-đun UPS DC nhỏ gọn UPS1600 24 V/10 A, 20A và 40 A với đầu vào và đầu ra kỹ thuật số, tùy chọn với giao diện USB hoặc hai cổng Ethernet/PROFINET
• Mô-đun pin BAT1600 3,2 Ah, BAT1600 12 Ah và BAT1600 38 Ah, UPS1100 1,2 Ah và UPS1100 7 Ah với pin sạc chì, cũng như mô-đun pin UPS1100 2,5 Ah với pin sạc chì nguyên chất cho điều kiện nhiệt độ tăng và BAT1600 2,5 Ah và mô-đun pin BAT1600 7,5 Ah với công nghệ lithium-ion cho thời gian sử dụng lâu hơn

Các công cụ phần mềm hỗ trợ tích hợp thuận tiện SITOP UPS1600 trong cả hệ thống dựa trên PC và dựa trên PLC. Chúng làm cho việc cấu hình và trực quan hóa DC UPS dễ dàng hơn và người dùng được hưởng lợi từ khả năng hiệu suất cao của SITOP UPS1600.

Phần mềm cho các hệ thống tự động mở, dựa trên PC

SITOP Manager – công cụ miễn phí để chạy thử, kỹ thuật và giám sát các bộ nguồn SITOP có khả năng giao tiếp.

Để biết thêm thông tin, hãy truy cập: www.siemens.com/sitop-ups/mall

Tải xuống miễn phí tại: https://support.industry.siemens.com/cs/ww/en/view/109760607

TIA

• Tích hợp thuận tiện và an toàn SITOP UPS1600 trong mạng PROFINET bằng phương pháp "kéo và thả"
• Dễ dàng cấu hình các thiết bị cơ bản SITOP UPS1600 với Ethernet/PROFINET và các mô-đun pin BAT1600 và UPS1100 với lựa chọn đơn giản từ danh mục phần cứng TIA Portal
• HSP (gói hỗ trợ phần cứng) miễn phí có sẵn cho TIA Portal:
  http://support.automation.siemens.com/WW/view/en/72341852
• Tệp GSD miễn phí (mô tả trạm chung) cho BƯỚC 7 V5.5:
  http://support.automation.siemens.com/WW/view/en/75854605

Thiết lập kết nối PROFINET giữa SITOP UPS1600 và bộ điều khiển thật dễ dàng và an toàn trong TIA Portal

Tải xuống miễn phí tại:
http://support.automation.siemens.com/WW/view/en/78817848

Giao diện cho WinCC

Tải xuống miễn phí tại:
http://support.automation.siemens.com/WW/view/en/78817848
