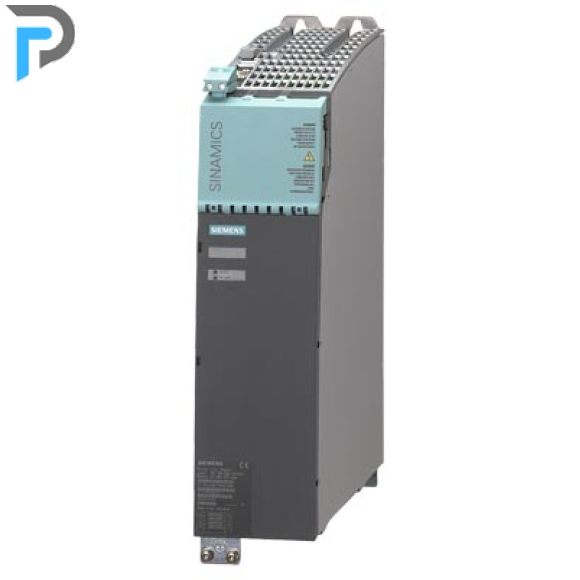

SINAMICS S120 booksize 133A

Mô-đun đường dây hoạt động là các đơn vị phản hồi nạp/tái tạo tự chuyển mạch (có IGBT theo hướng nạp và phản hồi tái tạo) tạo ra điện áp liên kết DC được kiểm soát. Điều này có nghĩa là các Mô-đun động cơ được kết nối được tách khỏi điện áp đường dây. Sự dao động điện áp đường dây trong phạm vi dung sai nguồn cung cấp cho phép không ảnh hưởng đến điện áp động cơ. Mô-đun Active Line được thiết kế để kết nối với hệ thống cung cấp hình sao nối đất (TN, TT) và hệ thống cung cấp đối xứng không nối đất (IT).

Liên kết DC được sạc trước thông qua các điện trở sạc trước tích hợp.

Để vận hành Mô-đun dòng hoạt động, cần có Mô-đun giao diện hoạt động được liên kết.

Mô-đun Active Line ở định dạng kích thước sách có các kết nối và giao diện tiêu chuẩn sau:

• 1 kết nối nguồn thông qua thiết bị đầu cuối loại vít
• 1 kết nối với nguồn điện tử 24 V DC thông qua bộ chuyển đổi đầu cuối 24 V đi kèm trong phạm vi cung cấp
• 1 kết nối liên kết DC thông qua thanh cái liên kết DC tích hợp
• 3 ổ cắm DRIVE‑CLiQ
• 2 kết nối PE (đất bảo vệ)
• 1 đầu vào cảm biến nhiệt độ cho KTY84‑130, Pt1000 hoặc PTC (Có thể sử dụng Pt1000 từ firmware V4.7 HF17)

Trạng thái của Mô-đun Active Line được biểu thị thông qua hai đèn LED nhiều màu.

Đối với Mô-đun Active Line có chiều rộng 100 mm (3,94 in), tấm chắn của cáp kết nối nguồn có thể được kết nối với tấm kết nối tấm chắn tích hợp bằng kẹp kết nối tấm chắn hoặc kẹp ống

Phạm vi cung cấp Mô-đun Active Line bao gồm:

• Cáp DRIVE-CLiQ để kết nối với Thiết bị Điều khiển liền kề ở bên trái để điều khiển biến tần, dài 0,11 m (4,33 in)
• Cáp DRIVE‑CLiQ (chiều dài tùy thuộc vào chiều rộng Mô-đun đường dây hoạt động) để kết nối với Mô-đun động cơ liền kề, chiều dài = chiều rộng của Mô-đun đường dây hoạt động + 0,11 m (4,33 in)
• 2 phích cắm để bịt kín các ổ cắm DRIVE-CLiQ không sử dụng
• Jumper để kết nối thanh cái 24 V DC với Mô-đun động cơ liền kề
• Bộ chuyển đổi đầu cuối 24 V (X24)
• Đầu nối X21 cho đầu vào kỹ thuật số
• Bộ lắp quạt cho Mô-đun Active Line 80 kW (100 mã lực) và 120 kW (150 mã lực) (điện áp cho bộ phận quạt được cung cấp bởi Mô-đun Active Line)
• 1 bộ nhãn cảnh báo bằng 30 ngôn ngữ

Mô-đun Active Line nhận thông tin điều khiển thông qua DRIVE‑CLiQ từ:

• Bộ Điều khiển CU320‑2
• SINUMERIK 840D sl
• SINUMERIK ONE
• SINUMERIK MC
• SIMOTION D
