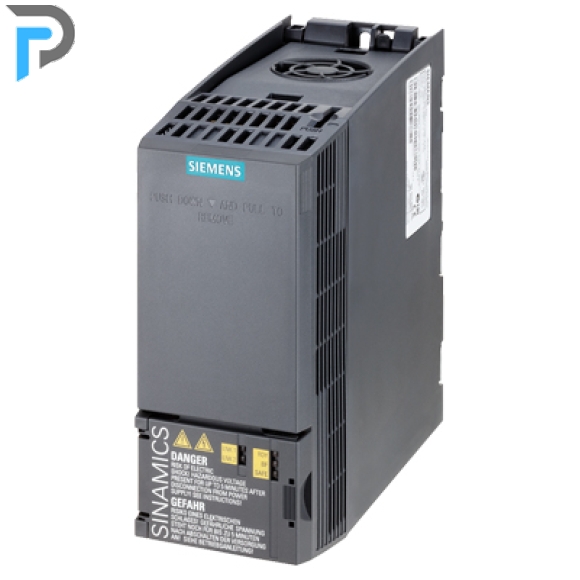

SINAMICS G120C DP 7.5 KW

Tổng quan

SINAMICS G120C, kích thước khung hình từ FSAA đến FSF, với Bảng điều khiển thông minh IOP‑2

Bộ chuyển đổi nhỏ gọn SINAMICS G120C cung cấp sự kết hợp cân bằng giữa các tính năng để giải quyết nhiều ứng dụng. Chúng là những thiết bị nhỏ gọn, chắc chắn, dễ vận hành và có thể được trang bị tùy chọn với bảng vận hành cơ bản hoặc nâng cao.

Bộ chuyển đổi SINAMICS G120C đặc biệt phù hợp khi đáp ứng yêu cầu của các nhà tích hợp hệ thống, OEM và nhà phân phối về năng suất cao và hiệu suất phù hợp.

Những lợi ích

• Thiết kế nhỏ gọn
• Kích thước khung hình FSAA cho phép lắp thanh ray DIN dễ dàng
• Thiết kế song song
• Cài đặt đơn giản trong không gian chật hẹp nhất
• Yêu cầu không gian thấp
• Sử dụng trong các tủ điều khiển nhỏ, gần máy
• Bộ tham số được tối ưu hóa
• Tối ưu hóa vận hành
• Hướng dẫn vận hành nhỏ gọn
• Có thể sử dụng BOP‑2 hoặc IOP‑2
• Kết nối USB tích hợp
• Gán tham số phần mềm đơn giản và nhanh chóng
• Sử dụng đơn giản trong quá trình chạy thử và vận hành
• Mức độ thân thiện với dịch vụ cao, bảo trì đơn giản
• Chức năng nhân bản bằng BOP‑2, IOP‑2 hoặc thẻ nhớ
• Bộ đếm giờ hoạt động cho "drive on" và "motor on"
• Điều khiển vector không cảm biến, tiết kiệm năng lượng
• Tự động giảm từ thông với V/f ECO
• Tiết kiệm năng lượng
• Tích hợp an toàn (STO)
• Phiên bản giao tiếp với PROFINET/EtherNet/IP, PROFIBUS DP, USS/Modbus RTU
• Vận hành, vận hành và chẩn đoán không dây thông qua thiết bị di động hoặc máy tính xách tay nhờ truy cập thông minh SINAMICS G120 tùy chọn
• Hoạt động ở nhiệt độ môi trường xung quanh 60 ° C

Thiết kế

SINAMICS G120C là một bộ chuyển đổi nhỏ gọn để gắn tủ điều khiển ở cấp độ bảo vệ IP20 trong đó các đơn vị chức năng của Thiết bị Điều khiển (CU) và Mô-đun Nguồn (PM) được kết hợp trong một thiết bị.

Thiết kế cơ học nhỏ gọn và mật độ công suất cao cho phép các thiết bị này được lắp đặt trong vỏ điều khiển máy và tủ điều khiển để sử dụng không gian tối đa.

SINAMICS G120C, kích thước khung hình FSAA với BOP-2

SINAMICS G120C có thể được tích hợp vào phạm vi ứng dụng rộng nhất, bằng cách sử dụng đầu vào kỹ thuật số và analog tích hợp hoặc thông qua giao diện bus trường tích hợp (USS, Modbus RTU, PROFIBUS, PROFINET, EtherNet/IP). Đặc biệt là các phiên bản sản phẩm có giao diện PROFIBUS/PROFINET tích hợp giúp tích hợp hoàn toàn vào dòng TIA của Siemens, Các thiết bị SINAMICS G120C được cài đặt sẵn tại nhà máy để chúng có thể được kết nối ngay lập tức với các hệ thống bus trường PROFIBUS hoặc PROFINET mà không cần tham số hóa.

Vận hành, vận hành và chẩn đoán không dây thông qua thiết bị di động hoặc máy tính xách tay nhờ mô-đun máy chủ web tùy chọn SINAMICS G120 Smart Access cho phép vận hành thân thiện với người dùng và dễ dàng truy cập bộ chuyển đổi, ngay cả khi thiết bị này được lắp đặt ở những khu vực khó tiếp cận.

SINAMICS G120C cũng được trang bị chức năng an toàn STO (Safe Torque Off) theo tiêu chuẩn, được sử dụng để dừng truyền động một cách an toàn. Do đó, các nhà sản xuất máy móc có thể chỉ cần tuân thủ các chỉ thị về máy móc hiện tại với chi phí liên quan ở mức tối thiểu.

SINAMICS G120C có thể điều khiển động cơ không đồng bộ (cảm ứng) trong dải công suất từ ​​0,37 mã lực đến 132 mã lực (0,5 mã lực đến 200 mã lực). Hoạt động của động cơ đáng tin cậy và hiệu quả đạt được bằng cách sử dụng công nghệ IGBT hiện đại kết hợp với điều khiển véc tơ.

Các thành phần bên dòng

Dây chuyền lọc

SINAMICS G120C có thể được đặt hàng có hoặc không có bộ lọc dòng Class A tích hợp. Theo tùy chọn, có thể sử dụng bộ lọc dòng Loại B bên ngoài để phân loại trong lớp nhiễu cao hơn.

Các thành phần liên kết DC

Điện trở hãm

Năng lượng dư thừa trong liên kết DC bị tiêu tán trong điện trở hãm. Các điện trở hãm được thiết kế để sử dụng với SINAMICS G120C. Điều này có một bộ cắt phanh tích hợp (công tắc điện tử). Đối với kết nối tương thích điện từ của điện trở hãm có thể kết nối tùy chọn.

Các thành phần hệ thống bổ sung

Bảng điều khiển thông minh IOP‑2

Bảng điều khiển mạnh mẽ, thân thiện với người dùng và dựa trên đồ họa để vận hành thử và chẩn đoán cũng như kiểm soát và giám sát người vận hành cục bộ của SINAMICS G120C.

Bảng vận hành cơ bản BOP‑2

Màn hình 2 dòng để cung cấp hỗ trợ khi chạy thử và khắc phục sự cố biến tần. Biến tần có thể được điều khiển cục bộ.

Thẻ nhớ

Cài đặt tham số cho bộ chuyển đổi có thể được lưu trữ trên thẻ nhớ SINAMICS SD. Khi dịch vụ được yêu cầu, chẳng hạn như sau khi bộ chuyển đổi đã được thay thế và dữ liệu đã được tải xuống từ thẻ nhớ.

SINAMICS G120 Smart Access

Vận hành và chẩn đoán không dây thông qua thiết bị di động hoặc máy tính xách tay nhờ mô-đun máy chủ web tùy chọn SINAMICS G120 Smart Access cho phép vận hành thân thiện với người dùng và dễ dàng truy cập bộ chuyển đổi, ngay cả khi thiết bị này được lắp đặt ở những khu vực khó tiếp cận.

Bộ kết nối chuyển đổi PC 2

Để điều khiển và chạy thử bộ chuyển đổi trực tiếp từ PC nếu công cụ chạy thử STARTER hoặc SINAMICS Startdrive đã được cài đặt trên PC.

Tùy chọn bổ sung

Các phụ kiện được chọn khác có sẵn từ "Đối tác sản phẩm của Siemens cho các tùy chọn ": http://www.siemens.com/drives-options-partner

Ví dụ kết nối cho SINAMICS G120C

Giao diện truyền thông USS/Modbus RTU

Giao diện truyền thông PROFIBUS DP

Giao diện truyền thông PROFINET, Ethernet/IP
