CU320-2 DP

Thiết bị Điều khiển PN CU320‑2

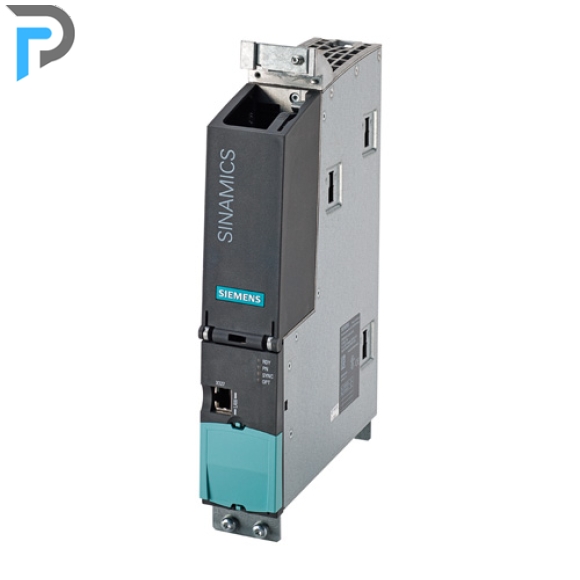

Thiết bị Điều khiển DP CU320‑2 với Bảng vận hành cơ bản BOP20

Các chức năng điều khiển vòng hở và vòng kín cho một hoặc nhiều Mô-đun Động cơ và Mô-đun Đường dây được thực thi trong Thiết bị Điều khiển CU320‑2. Thiết bị Điều khiển CU320‑2 về cơ bản được thiết kế cho hoạt động đa trục.

Thẻ CompactFlash cho Thiết bị Điều khiển CU320‑2

Thẻ CompactFlash chứa FW và cài đặt tham số. Thẻ CompactFlash được cắm vào khe thích hợp trên Thiết bị Điều khiển CU320‑2.

Thiết bị Điều khiển CU320‑2 có thể thực hiện các chức năng điều khiển liên lạc, vòng hở và vòng kín cho một số Mô-đun Động cơ. Việc sử dụng Thiết bị Điều khiển CU320‑2 có thể được tính toán bằng công cụ kỹ thuật SIZER for Siemens Drives.

Ngoài FW, Thẻ CompactFlash cũng chứa các mã cấp phép được yêu cầu để kích hoạt các tùy chọn FW.

Ngoài Điều số, các tùy chọn phần sụn sau đây hiện có thể được đặt hàng có hoặc không có mở rộng hiệu suất:

• Chức năng mở rộng tích hợp an toàn, mã đặt hàng trên mỗi trục F01 đến F06 (xem phần Tích hợp an toàn)
• Các chức năng nâng cao tích hợp an toàn, mã đặt hàng trên mỗi trục A01 đến A06  (xem phần Tích hợp an toàn)
• Tần số đầu ra cao ¹⁾ , mã đặt hàng J01
• Tiện ích mở rộng DCB, mã đặt hàng U01 (có thể tìm thêm thông tin về Tiện ích mở rộng DCB và nâng cấp giấy phép trong Biểu đồ điều khiển ổ đĩa (DCC) trong phần Công cụ kỹ thuật)

Sau khi giấy phép thích hợp đã được mua thông qua Trình quản lý giấy phép WEB có sẵn trên internet, các tùy chọn chương trình cơ sở cũng có thể được bật sau đó.

Thông tin thêm có sẵn trên internet tại
http://www.siemens.com/automation/license

¹⁾ Để biết thêm thông tin, hãy xem https://support.industry.siemens.com/cs/document/104020669

Thiết bị Điều khiển CU320‑2 có các giao diện tiêu chuẩn sau:

• 4 ổ cắm DRIVE-CLiQ để liên lạc với các thiết bị DRIVE-CLiQ khác, ví dụ như Mô-đun động cơ, Mô-đun đường truyền, Mô-đun cảm biến, Mô-đun đầu cuối
• CU320‑2 PN: 1 giao diện PROFINET với 2 cổng (ổ cắm RJ45) với cấu hình PROFIdrive V4
• CU320‑2 DP: 1 giao diện PROFIBUS với cấu hình PROFIdrive V4
• 12 đầu vào kỹ thuật số
• 8 đầu vào/đầu ra kỹ thuật số hai chiều
• 1 giao diện RS232 nối tiếp
• 1 giao diện cho Bảng vận hành cơ bản BOP20
• 1 khe cắm cho thẻ CompactFlash lưu trữ chương trình cơ sở và thông số
• 1 khe cắm để gắn mô-đun tùy chọn (ví dụ: Bảng đầu cuối TB30)
• CU320‑2 DP: 2 công tắc mã hóa quay để cài đặt thủ công địa chỉ PROFIBUS
• 1 giao diện Ethernet để chạy thử và chẩn đoán
• 3 ổ cắm thử nghiệm và một điểm nối đất tham chiếu để hỗ trợ vận hành thử
• 1 kết nối cho nguồn điện điện tử thông qua đầu nối nguồn 24 V DC
• 1 PE/kết nối dây dẫn bảo vệ
• 1 kết nối mặt đất

Bảng vận hành cơ bản BOP20 cũng có thể được gắn vào Thiết bị điều khiển CU320‑2 trong khi vận hành để thực hiện chẩn đoán.

Thiết bị Điều khiển CU320‑2 và các thành phần được kết nối khác được chạy thử và chẩn đoán bằng công cụ chạy thử STARTER.

Thẻ CompactFlash có phiên bản phần sụn V4.4 trở lên là yêu cầu bắt buộc để vận hành Thiết bị Điều khiển CU320‑2 PN.
Thẻ CompactFlash có phiên bản phần sụn V4.3 trở lên là yêu cầu bắt buộc để vận hành Thiết bị Điều khiển CU320‑2 DP.

Ví dụ về kết nối của Thiết bị Điều khiển CU320‑2
