CU310-2 DP

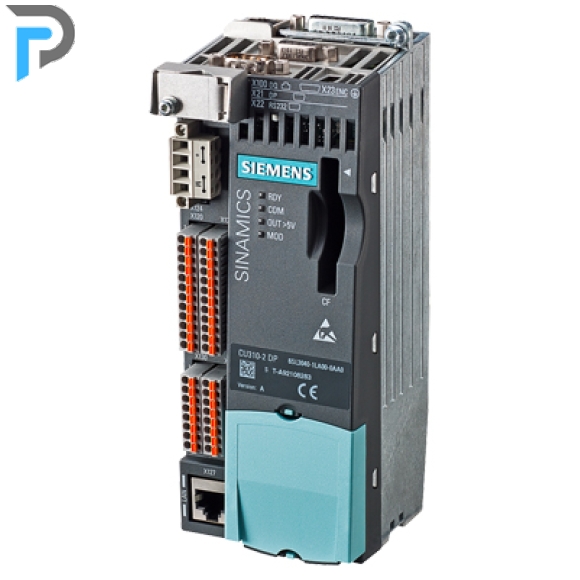

Thiết bị Điều khiển CU310-2 PN và CU310-2 DP

Thiết bị Điều khiển CU310‑2 được thiết kế cho điều khiển vòng hở/vòng kín của SINAMICS S120 (AC/AC) được kết hợp với Mô-đun Nguồn PM240‑2 (có thể được sử dụng từ phần sụn V4.8) để tạo ổ trục đơn hiệu suất cao.

Thẻ CompactFlash cho Thiết bị Điều khiển CU310-2

Thẻ CompactFlash chứa FW và cài đặt tham số. Thẻ CompactFlash được cắm vào khe thích hợp trên Thiết bị Điều khiển CU310-2.

Thiết bị Điều khiển CU310-2 có thể thực hiện các chức năng điều khiển liên lạc, vòng hở và vòng kín cho một Mô-đun Nguồn. Việc mở rộng hiệu suất là không cần thiết trong trường hợp này.

Ngoài FW, Thẻ CompactFlash cũng chứa các mã cấp phép được yêu cầu để kích hoạt các tùy chọn FW.

Ngoài các FW sau đây hiện có thể được đặt hàng:

• Chức năng mở rộng tích hợp an toàn, mã đặt hàng F01
• Tần số đầu ra cao ¹⁾ , mã đặt hàng J01
• Phần mở rộng DCB, mã đặt hàng U01

Thông tin thêm có sẵn trên Internet tại
http://www.siemens.com/automation/license

¹⁾ Để biết thêm thông tin, hãy xem https://support.industry.siemens.com/cs/document/104020669

Thiết bị Điều khiển CU310‑2 có các kết nối và giao diện sau theo tiêu chuẩn:

• Giao diện fieldbus
  • CU310‑2 PN: 1 giao diện PROFINET với 2 cổng
    (ổ cắm RJ45) với cấu hình PROFIdrive V4
  • CU310‑2 DP: 1 giao diện PROFIBUS với cấu hình PROFIdrive V4
• 1 ổ cắm DRIVE-CLiQ để liên lạc với động cơ DRIVE-CLiQ hoặc các thiết bị DRIVE-CLiQ khác (ví dụ: Mô-đun cảm biến hoặc Mô-đun đầu cuối)
• 1  bộ mã hóa để đánh giá các tín hiệu bộ mã hóa sau
  • Bộ mã hóa TTL/HTL
  • Bộ mã hóa SSI không có tín hiệu gia tăng
• 1 PE/kết nối dây dẫn bảo vệ
• 1 kết nối cho nguồn điện điện tử thông qua đầu nối nguồn 24 V DC
• 1 đầu vào cảm biến nhiệt độ cho KTY84‑130, Pt1000 hoặc PTC (Pt1000 có thể được sử dụng từ phần sụn V4.7 HF17)
• 3 đầu vào kỹ thuật số có thể tham số hóa
  Các đầu vào kỹ thuật số không an toàn có thể được định tuyến, tức là chúng có thể được định tuyến qua PROFIsafe tới bộ điều khiển cấp cao hơn.
• 5 đầu vào kỹ thuật số có thể tham số hóa (nổi)⁾
• 8 đầu vào/đầu ra kỹ thuật số hai chiều có thể cài đặt ¹⁾
• 1 đầu vào tương tự, ± 10 V (độ phân giải 12 bit + dấu) hoặc ± 20 mA (11 bit + dấu)
• 1 giao diện Ethernet (ổ cắm RJ45) để chạy thử và chẩn đoán
• 1 khe cắm cho thẻ CompactFlash lưu trữ chương trình cơ sở và thông số
• Giao diện 1 PM-IF để giao tiếp với Mô-đun nguồn ở định dạng kích thước khối
• 3 ổ cắm thử nghiệm và một điểm nối đất tham chiếu để hỗ trợ vận hành thử
• 1 giao diện với Bảng vận hành cơ bản BOP20

Trạng thái của Thiết bị Điều khiển CU310-2 được biểu thị bằng đèn LED nhiều màu.

Cũng có thể gắn trực tiếp Bảng vận hành cơ bản BOP20 vào Thiết bị điều khiển CU310‑2 để chẩn đoán.

Vì cài đặt FW và tham số được lưu trữ trên thẻ CompactFlash cắm vào, Thiết bị Điều khiển có thể được thay đổi mà không cần công cụ phần mềm.

¹⁾ Phải kết nối điện áp nguồn 24 V với đầu cuối X124 để sử dụng đầu ra kỹ thuật số.

Điện áp nguồn 24 V phải được kết nối với đầu cuối X124 để sử dụng đầu ra kỹ thuật số. Thẻ CompactFlash có phiên bản phần sụn V4.4 trở lên là yêu cầu bắt buộc để vận hành Thiết bị Điều khiển CU310-2.

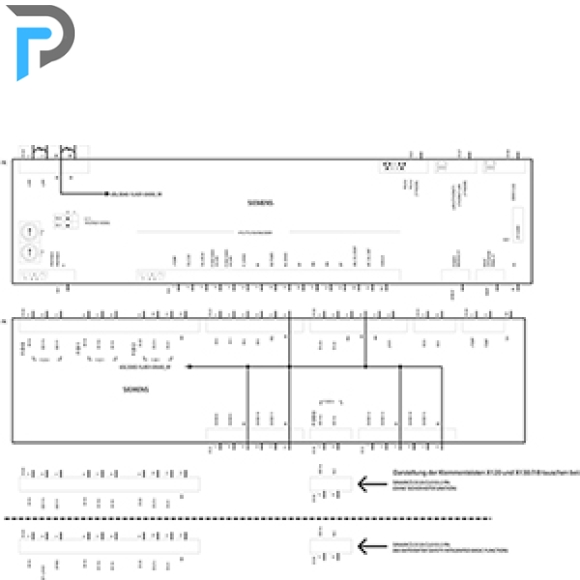

Ví dụ kết nối của Thiết bị Điều khiển CU310‑2
