CU240E-2 E

Thiết bị Điều khiển CU230P‑2

Thiết bị Điều khiển PN CU230P‑2

Thiết bị Điều khiển thực hiện các chức năng điều khiển vòng kín cho bộ chuyển đổi.

Thiết bị Điều khiển CU230P-2 được thiết kế cho các biến tần có chức năng công nghệ tích hợp cho các ứng dụng máy bơm, quạt và máy nén.

Giao diện I/O, giao diện bus trường và các chức năng phần mềm bổ sung hỗ trợ tối ưu cho các ứng dụng này. Việc tích hợp các chức năng công nghệ là một tính năng khác biệt đáng kể so với các Thiết bị Điều khiển khác của dòng bộ chuyển đổi SINAMICS G120.

Có thể vận hành Thiết bị Điều khiển CU230P-2 với các Mô-đun Nguồn sau:

• PM240‑2
• PM250

Ghi chú:

Tấm chắn và bộ kết nối tấm chắn có sẵn để sử dụng trong quá trình lắp đặt hệ thống dây điện của Thiết bị Điều khiển và Mô-đun Nguồn để đảm bảo rằng nó tuân thủ các nguyên tắc EMC.
Để biết thêm thông tin về bộ kết nối tấm chắn và tấm chắn cho Thiết bị Điều khiển và Mô-đun Nguồn, vui lòng tham khảo phần Các thành phần hệ thống bổ sung.

Các chức năng HVAC/HLK tích hợp, điển hình

• Đặc tính mô-men xoắn tuyến tính và bậc hai cho dòng chất lỏng và máy dịch chuyển tích cực
• Chế độ ECO để tiết kiệm năng lượng bổ sung trong chế độ điều khiển V/f
• 2 đầu vào tương tự (có thể chọn dòng điện/điện áp) để kết nối trực tiếp cảm biến áp suất/mức
• 2 đầu vào analog bổ sung để kết nối cảm biến nhiệt độ Pt1000/LG‑Ni1000/DIN‑Ni1000
• Điều khiển trực tiếp các van và nắp bằng hai rơle 230 V AC
• Tự động khởi động lại
• bay khởi động lại
• Bỏ qua tần số
• Chế độ ngủ đông
• Chức năng kiểm tra tải để theo dõi dây đai và dòng chảy
• kết nối tầng
• 4 bộ điều khiển PID tích hợp (ví dụ: nhiệt độ, áp suất, chất lượng không khí, mức độ)
• Bộ điều khiển đa vùng
• Chế độ dịch vụ thiết yếu
• Đồng hồ thời gian thực với ba bộ tạo thời gian

Trình hướng dẫn IOP‑2 cho các ứng dụng đặc biệt

• Máy bơm: Máy bơm dịch chuyển tích cực (mô-men xoắn tải không đổi) và máy bơm ly tâm (mô-men xoắn tải vuông) có và không có bộ điều khiển PID
• Quạt: Quạt hướng tâm và hướng trục (mô-men xoắn tải vuông góc) có và không có bộ điều khiển PID
• Máy nén: Chuyển vị dương (mômen tải không đổi) và máy lưu chất (mômen tải vuông góc) có và không có bộ điều khiển PID

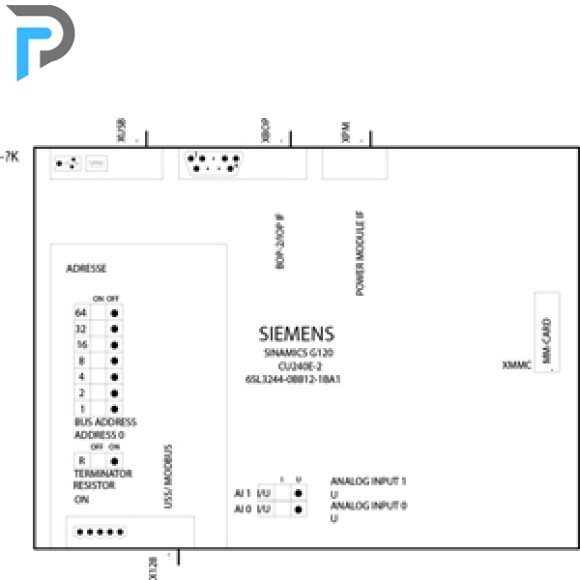

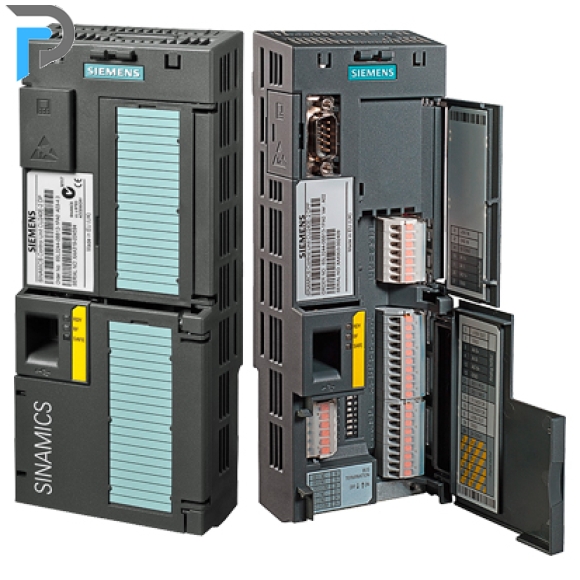

Thiết bị Điều khiển CU240E‑2

Thiết bị Điều khiển CU240E‑2 DP‑F

Thiết bị Điều khiển thực hiện các chức năng điều khiển vòng kín cho bộ chuyển đổi.

Thiết bị Điều khiển CU240E‑2 được thiết kế làm Thiết bị Điều khiển tiêu chuẩn cho tất cả các ứng dụng thông thường liên quan đến điều khiển V/f hoặc véc-tơ.

• Sê-ri CU240E-2 với cấu trúc số lượng I/O tiêu chuẩn và công nghệ an toàn tích hợp

Có thể kết hợp Thiết bị Điều khiển CU240E‑2 với các Mô-đun Nguồn sau:

• PM240‑2
• PM250

Ghi chú:

Tấm chắn và bộ kết nối tấm chắn có sẵn để sử dụng trong quá trình lắp đặt hệ thống dây điện của Thiết bị Điều khiển và Mô-đun Nguồn để đảm bảo rằng nó tuân thủ các nguyên tắc EMC.
Để biết thêm thông tin về bộ kết nối tấm chắn và tấm chắn cho Thiết bị Điều khiển và Mô-đun Nguồn, vui lòng tham khảo phần Các thành phần hệ thống bổ sung.

Chức năng tích hợp an toàn

Chức năng tích hợp an toàn "Tắt mô-men xoắn an toàn" (STO) (được chứng nhận theo tiêu chuẩn IEC 61508 SIL 2 và EN ISO 13849‑1 PL d và Loại 3) đã được tích hợp vào các phiên bản cơ bản của dòng CU240E‑2 (CU240E‑2, CU240E‑2 DP, CU240E‑2 PN).

Với các biến thể không an toàn của dòng CU240E-2 (CU240E‑2 F, CU240E‑2 DP-F, CU240E‑2 PN-F), bộ chuyển đổi SINAMICS G120 không an toàn cung cấp năm chức năng an toàn được chứng nhận theo tiêu chuẩn IEC 61508 SIL 2 và EN ISO 13849‑1 PL d và Loại 3:

• Tắt mô-men xoắn an toàn (STO)
  để bảo vệ chống lại chuyển động tích cực của ổ đĩa
• Dừng an toàn 1 (SS1)
  để theo dõi liên tục đoạn đường phanh an toàn
• Tốc độ giới hạn an toàn (SLS)
  để bảo vệ chống lại các chuyển động nguy hiểm khi vượt quá giới hạn tốc độ (Thiết bị kiểm soát dự phòng an toàn CU240E‑2 DP có 4 giá trị giới hạn SLS có thể lựa chọn)
• Hướng an toàn (SDI)
  Chức năng này đảm bảo rằng biến tần chỉ có thể xoay theo hướng đã chọn.
• Giám sát tốc độ an toàn (SSM)
  Chức năng này báo hiệu nếu một ổ đĩa hoạt động dưới tốc độ/tốc độ nạp cụ thể (CU240E‑2 DP‑F / CU240E‑2 PN‑F với PROFIsafe).

Các chức năng này có thể được kích hoạt bằng PROFIsafe hoặc thông qua các đầu vào an toàn.

Không có chức năng an toàn nào yêu cầu bộ mã hóa động cơ và do đó chúng rẻ hơn và dễ thực hiện hơn nhiều. Đặc biệt, các hệ thống hiện có có thể được cập nhật đơn giản với công nghệ an toàn mà không cần thay đổi động cơ hoặc hệ thống cơ khí.

Chức năng Tắt mô-men xoắn an toàn (STO) có thể được sử dụng không hạn chế cho tất cả các ứng dụng. Các chức năng SS1, SLS, SDI và SSM chỉ được phép cho các ứng dụng mà tải không bao giờ có thể tăng tốc khi tắt bộ chuyển đổi. Do đó, chúng không được phép sử dụng cho các ứng dụng liên quan đến tải trọng kéo qua như thiết bị nâng và máy tháo cuộn.

Bạn có thể tìm thêm thông tin trong phần Tích hợp an toàn.

Thiết bị Điều khiển CU250S‑2

Thiết Bị Điều Khiển CU250S-2

Thiết bị Điều khiển thực hiện các chức năng điều khiển vòng kín cho bộ chuyển đổi.

Thiết bị Điều khiển CU250S‑2 được thiết kế dưới dạng Thiết bị Điều khiển tiêu chuẩn cho tất cả các ứng dụng thông thường liên quan đến điều khiển V/f hoặc véc-tơ.

Có thể sử dụng Thiết bị Điều khiển CU250S‑2 để thực hiện tất cả các ứng dụng phổ biến liên quan đến điều khiển V/f hoặc véc-tơ cũng như các ứng dụng cho truyền động có yêu cầu định vị. Sự mở rộng này cho phép chúng được sử dụng trong các ứng dụng nâng, xoay, di chuyển ngang hoặc xoay. Chức năng định vị tương đương với các ổ đĩa servo SINAMICS S110.

Hai điểm cần lưu ý ở đây:

• Có thể điều khiển vector (VC) và điều khiển vector không cảm biến (SLVC)
• Bộ mã hóa có thể điều khiển tốc độ và vị trí (định vị)

Có thể kết hợp Thiết bị Điều khiển CU250S‑2 với các Mô-đun Nguồn sau:

• PM240‑2
• PM250

Ghi chú:

Tấm chắn và bộ kết nối tấm chắn có sẵn để sử dụng trong quá trình lắp đặt hệ thống dây điện của Thiết bị Điều khiển và Mô-đun Nguồn để đảm bảo rằng nó tuân thủ các nguyên tắc EMC.

Để biết thêm thông tin về bộ kết nối tấm chắn và tấm chắn cho Thiết bị Điều khiển và Mô-đun Nguồn, vui lòng tham khảo phần Các thành phần hệ thống bổ sung.

Chức năng tích hợp an toàn

Các Chức năng Cơ bản Tích hợp An toàn sau đây (được chứng nhận theo tiêu chuẩn IEC 61508 SIL 2 và EN ISO 13849‑1 PL d và Loại 3) được tích hợp theo tiêu chuẩn trong dòng CU250S-2:

• Tắt mô-men xoắn an toàn (STO)
  để bảo vệ chống lại chuyển động tích cực của ổ đĩa
• Dừng an toàn 1 (SS1)
  để theo dõi liên tục đoạn đường phanh an toàn
• Kiểm soát phanh an toàn (SBC) được sử dụng để điều khiển
  phanh đang giữ một cách an toàn

Các Chức năng Mở rộng Tích hợp An toàn sau đây (được chứng nhận theo tiêu chuẩn IEC 61508 SIL 2 và EN ISO 13849‑1 PL d và Loại 3) là tùy chọn có sẵn cho dòng CU250S-2:

• Tốc độ giới hạn an toàn (SLS)
  để bảo vệ chống lại các chuyển động nguy hiểm khi vượt quá giới hạn tốc độ
• Hướng an toàn (SDI)
  Chức năng này đảm bảo rằng biến tần chỉ có thể xoay theo hướng đã chọn.
• Giám sát tốc độ an toàn (SSM)
  Chức năng này báo hiệu nếu một ổ đĩa hoạt động dưới một tốc độ/vận tốc nạp cụ thể.

Các chức năng này có thể được kích hoạt bằng PROFIsafe hoặc thông qua các đầu vào an toàn.

Không có chức năng an toàn nào yêu cầu bộ mã hóa động cơ và do đó chúng rẻ hơn và dễ thực hiện hơn nhiều. Đặc biệt, các hệ thống hiện có có thể được cập nhật đơn giản với công nghệ an toàn mà không cần thay đổi động cơ hoặc hệ thống cơ khí.

Chức năng Tắt mô-men xoắn an toàn (STO) có thể được sử dụng không hạn chế cho tất cả các ứng dụng. Các chức năng SS1, SLS, SDI và SSM chỉ được phép cho các ứng dụng mà tải không bao giờ có thể tăng tốc khi tắt bộ chuyển đổi. Do đó, chúng không được phép sử dụng cho các ứng dụng liên quan đến tải trọng kéo qua như thiết bị nâng và máy tháo cuộn.
