Bộ nhớ làm việc cho chương trình, tích hợp

175KB

250KB

Bộ nhớ làm việc cho dữ liệu, tích hợp

1 MB

1,5 MB

bộ nhớ

Thẻ nhớ SIMATIC

Thẻ nhớ SIMATIC

Hiển thị đường chéo

3,45cm

3,45cm

Thời gian thực hiện lệnh

• Xử lý bit

0,06 µs

0,048 µs

• Xử lý word

0,072 µs

0,058 µs

• Xử lý số nguyên

0,096 µs

0,077 µs

• Xử lý số thực

0,384 µs

0,307 µs

Bộ nhớ bit, timers, counters

timers/counters S7

2 048 mỗi

2 048 mỗi

counters IEC

Bất kỳ số nào (chỉ giới hạn bởi bộ nhớ công việc)

timers IEC

Bất kỳ số nào (chỉ giới hạn bởi bộ nhớ công việc)

bộ nhờ bit

16KB

16KB

Dải địa chỉ I/O

đầu vào

32 KB (tất cả các đầu vào được lưu trữ trong hình ảnh quy trình)

đầu ra

32 KB (tất cả các đầu ra được lưu trữ trong hình ảnh quy trình)

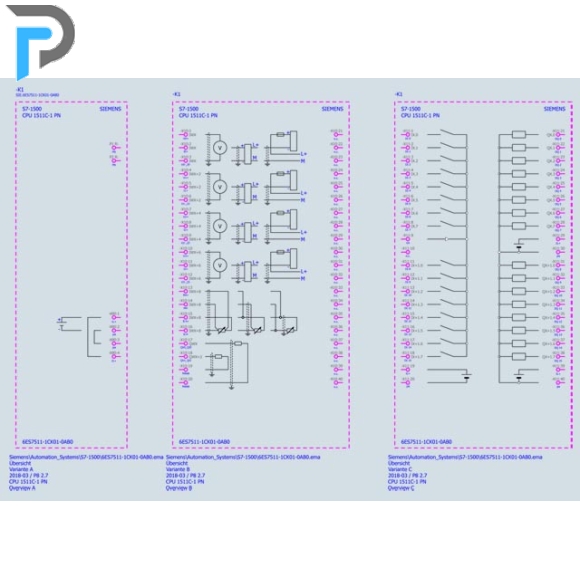

Đầu vào/đầu ra tích hợp

Đầu vào số (tích hợp)

16

32

Đầu ra số (tích hợp)

16

32

Đầu vào tương tự (tích hợp)

5 (4 x U/I, 1 x RTD)

5 (4 x U/I, 1 x RTD)

Đầu ra tương tự (tích hợp)

2

2

Điều khiển chuyển động

Số lượng điều khiển chuyển động

800

Giao diện tích hợp

PROFINET IO IRT

1 x PN IO IRT
(công tắc 2 cổng)

1 x PN IO IRT
(công tắc 2 cổng)

PROFINET RT

-

-

PROFINET

-

-

PROFIBUS

-

-

OPC UA DA (Truy cập dữ liệu)

• Server
• Client

Có (yêu cầu giấy phép RT)

Có (yêu cầu giấy phép RT)

Web Server

Đúng

Đúng

Chức năng tích hợp

Bộ đếm tốc độ cao (HSC)

6 (tối đa 100 kHz)

6 (tối đa 100 kHz)

Đo tần số

6 (tối đa 100 kHz)

6 (tối đa 100 kHz)

Đo thời gian

6 kênh

6 kênh

PTO (điều khiển động cơ bước),
PWM (điều chế độ rộng xung),
đầu ra tần số

4 kênh (tối đa 100 kHz)

4 kênh (tối đa 100 kHz)
