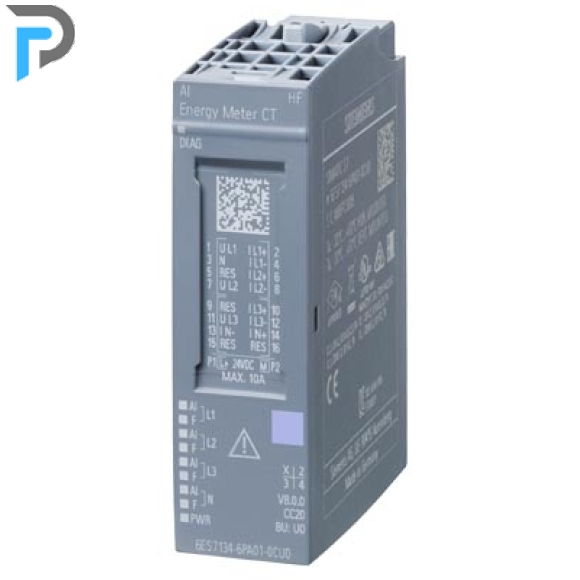

AI Energy Meter HF

SIMATIC ET 200SP, analog input module, AI Energy Meter CT HF, for 1A or 5A current transformer, with network analysis functions, suitable for BU type U0, channel diagnostics

Mã sản phẩm:
6ES7134-6PA01-0CU0
Lượt xem:
448
Giá:
11.209.000đ
Liên hệ đặt hàng Tư vấn liên hệ

Chi tiết Sản phẩm
Bình luận

Tổng quan

Đối với ET 200SP, có sẵn một loạt các mô-đun I/O, bao gồm các phiên bản không an toàn:

Mô-đun đầu vào kỹ thuật số (DI), với mã màu trắng
Mô-đun đầu ra kỹ thuật số (DQ), với mã màu đen
Mô-đun đầu vào tương tự (AI), với mã màu xanh lam nhạt
Các mô-đun đầu ra tương tự (AQ), với mã màu xanh đậm
Mô-đun công nghệ (TM), với mã màu xanh ngọc
Mô-đun giao tiếp (CM), với mã màu xám nhạt
Các mô-đun đặc biệt, với mã màu xanh bạc hà
Bộ khởi động động cơ dưới dạng bộ khởi động trực tuyến (DS) và bộ khởi động đảo chiều (RS)
khí nén

Tổng quan AI:

Mô-đun đo năng lượng HF cho video SIMATIC ET 200SP

Mô-đun đầu vào tương tự (AI) 2, 4 và 8 kênh
Ngoài kiểu phân phối tiêu chuẩn trong một gói riêng lẻ, các mô-đun I/O được chọn và BaseUnits cũng có sẵn trong một gói 10 đơn vị. Gói 10 đơn vị cho phép giảm đáng kể lượng rác thải, cũng như tiết kiệm thời gian và chi phí giải nén các mô-đun riêng lẻ.

Đối với các yêu cầu khác nhau, các mô-đun đầu vào kỹ thuật số cung cấp:

Các lớp chức năng Cơ bản, Tiêu chuẩn, Tính năng cao và Tốc độ cao
Hình thành nhóm tiềm năng tích hợp hệ thống riêng lẻ với các thanh cái điện áp tự lắp ráp (không còn cần một mô-đun nguồn riêng cho ET 200SP)
Tùy chọn kết nối cảm biến dòng điện, điện áp và điện trở, cũng như cặp nhiệt điện
Tùy chọn kết nối cảm biến lực
Đèn LED để chẩn đoán, trạng thái, điện áp cung cấp và lỗi
Bảng đánh giá có thể ghi và đọc được bằng điện tử (dữ liệu I&M 0 đến 3)

Công cụ lựa chọn TIA cung cấp một so sánh nhanh chóng và rõ ràng về chức năng của các mô-đun AI.

Tổng quan về các mô-đun đầu vào tương tự

Đầu vào analog	PU	Điều số	mã CC	loại BU
AI 8 x I 2/4 dây BA	1	6ES7134-6GF00-0AA1	CC01	A0, A1
AI 2 x U ST	1	6ES7134-6FB00-0BA1	CC00	A0, A1
AI 8 x U BA	1	6ES7134-6FF00-0AA1	CC02	A0, A1
AI 4 x U/I ST 2 dây	1	6ES7134-6HD00-0BA1	CC03	A0, A1
AI 4 x U/I ST 2 dây	10	6ES7134-6HD00-2BA1	CC03	A0, A1
AI 2 x I 2/4 ST	1	6ES7134-6GB00-0BA1	CC05	A0, A1
AI 4 x I 2/4 ST	1	6ES7134-6GD00-0BA1	CC03	A0, A1
AI 4 x I 2/4 ST	10	6ES7134-6GD00-2BA1	CC03	A0, A1
AI 4 x I 2 4 ... 20 mA HART	1	6ES7134-6TD00-0CA1	CC03	A0, A1
AI 2 x U/I 2/4 dây HF	1	6ES7134-6HB00-0CA1	CC05	A0, A1
AI 2 x U/I 2/4 dây HS	1	6ES7134-6HB00-0DA1	CC00	A0, A1
AI 8 x RTD/TC HF 2 dây	1	6ES7134-6JF00-0CA1	CC00	A0, A1
AI 8 x RTD/TC HF 2 dây	10	6ES7134-6JF00-2CA1	CC00	A0, A1
AI 4 x RTD/TC 2/3/4 dây HF	1	6ES7134-6JD00-0CA1	CC00	A0, A1
AI 4 x RTD/TC 2/3/4 dây HF	10	6ES7134-6JD00-2CA1	CC00	A0, A1
AI 4 x TC tốc độ cao	1	6ES7134-6JD00-0DA1	CC00	A0, A1
AI 2 x SG 4/6 dây tốc độ cao	1	7MH4134-6LB00-0DA0	CC00	A0
Máy đo năng lượng AI CT ST	1	6ES7134-6PA01-0BU0	--	U0
Máy đo năng lượng AI RC ST	1	6ES7134-6PA21-0BU0	--	U0
Máy đo năng lượng AI CT HF	1	6ES7134-6PA01-0CU0	--	U0
Máy đo năng lượng AI RC HF	1	6ES7134-6PA21-0CU0	--	U0
