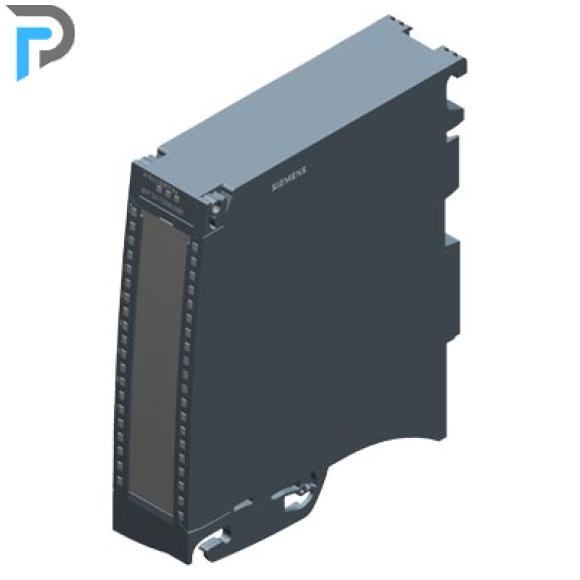

AI 8xU/I/R/RTD BA

• Đầu vào/đầu ra tương tự cho SIMATIC S7-1500 và ET 200MP
• Với tùy chọn cho thời gian chuyển đổi cực ngắn
• Để kết nối các bộ truyền động và cảm biến tương tự mà không cần bộ khuếch đại bổ sung
• Thậm chí giải quyết các nhiệm vụ tự động hóa phức tạp hơn
• Mô-đun đầu vào tương tự 4, 8 hoặc 16 kênh
• Các mô-đun đầu ra tương tự 2, 4 và 8 kênh
• 4 đầu vào tương tự/ 2 đầu ra tương tự
• Tùy chọn với thời gian chuyển đổi cực ngắn
• Để mở rộng hệ thống tiếp theo với đầu vào và đầu ra bổ sung
• Để sử dụng trong không gian chật hẹp nhất

Các mô-đun đầu vào tương tự ghi lại các tín hiệu xử lý như áp suất hoặc nhiệt độ và chuyển tiếp chúng ở định dạng số hóa (định dạng 16-bit) tới PLC. Chúng phù hợp để đo dòng điện (đầu dò 2 dây và 4 dây), điện áp và điện trở, cũng như để kết nối nhiệt kế điện trở và cặp nhiệt điện (loại phép đo tùy thuộc vào mô-đun).

Có sẵn các mô-đun đầu vào tương tự sau:

• AI 8xU/I/R/RTD BA
  Mô-đun đầu vào tương tự với 8 kênh; độ phân giải 16 bit; độ chính xác +/- 0,5%.
  Chiều rộng mô-đun 35 mm
• AI 16xI BA;
  Mô-đun đầu vào tương tự với 16 kênh; độ phân giải 16 bit; độ chính xác +/- 0,5%
  Chiều rộng mô-đun 35 mm
• AI 16xU BA;
  Mô-đun đầu vào tương tự với 16 kênh; độ phân giải 16 bit; độ chính xác +/- 0,5%;
  Chiều rộng mô-đun 35 mm
• AI 4xU/I/RTD/TC ST
  với 4 kênh; độ phân giải 16 bit; độ chính xác +/- 0,3 %.
  Chiều rộng mô-đun 25 mm
• AI 8xU/I/RTD/TC ST với 8 kênh (4 kênh để đo R/RTD); độ phân giải 16 bit; độ chính xác +/- 0,3%
  Chiều rộng mô-đun 35 mm
• AI 8xU/I HS với 8 kênh; độ phân giải 16 bit; độ chính xác +/- 0,3%.
  Chiều rộng mô-đun 35 mm
• AI 8xU/R/RTD/TC HF với 8 kênh; độ phân giải 16 bit; độ chính xác +/- 0,1%.
  Chiều rộng mô-đun 35 mm
• AI 8xU/I HF với 8 kênh; độ phân giải 16 bit; độ chính xác +/- 0,1%.
  Chiều rộng mô-đun 35 mm

• Hiển thị và khái niệm chẩn đoán:
  • Hiển thị trạng thái mô-đun cho LỖI (đèn LED màu đỏ) và CHẠY (đèn LED màu xanh lá cây)
  • Hiển thị trạng thái kênh (kênh được kích hoạt hoặc hủy kích hoạt, đèn LED màu xanh lục) hoặc hiển thị chẩn đoán (đèn LED màu đỏ)
  • Hiển thị để theo dõi điện áp nguồn 24 V DC (đèn LED màu xanh lục)
• Các chức năng được hỗ trợ:
  • Độ phân giải cao 16 bit
  • Dữ liệu nhận dạng và bảo trì IM0 đến IM3
  • Cập nhật firmware
  • Phần cứng ngắt; hai giới hạn trên và hai giới hạn dưới có thể được tham số hóa
  • Chẩn đoán chi tiết kênh (phụ thuộc vào loại phép đo/phạm vi đo)
  • Chế độ đẳng thời (phụ thuộc vào mô-đun)
  • Hiệu chuẩn trong thời gian chạy (phụ thuộc vào mô-đun)
  •
