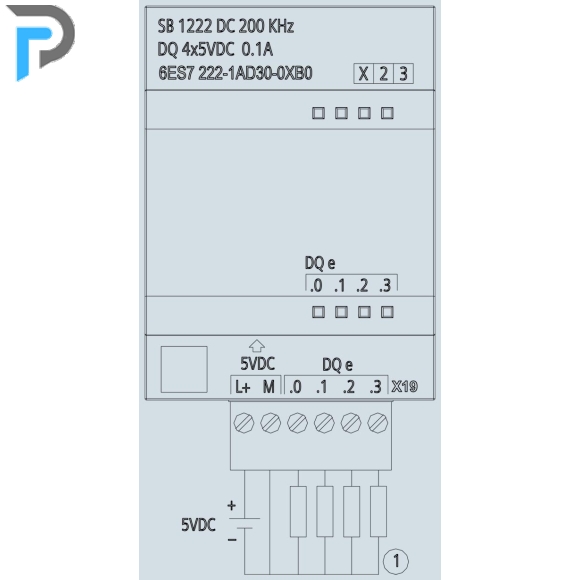

SB 1222, 4 DQ, 5V DC 200kHz

• Đầu vào/đầu ra kỹ thuật số như một phần bổ sung cho I/O tích hợp của CPU SIMATIC S7-1200
• Các mô-đun tín hiệu dưới dạng các mô-đun riêng biệt;
  có thể được sử dụng với tất cả các CPU SIMATIC S7-1200 ngoại trừ CPU 1211C
• Bảng tín hiệu dưới dạng mô-đun để cắm vào CPU khi không gian bị hạn chế;
  có thể được sử dụng với tất cả các CPU SIMATIC S7-1200
• Để thích ứng linh hoạt của bộ điều khiển với nhiệm vụ liên quan
• Để mở rộng hệ thống tiếp theo với đầu vào và đầu ra bổ sung

Các mô-đun mở rộng kỹ thuật số cung cấp tùy chọn để sử dụng thêm các đầu vào/đầu ra kỹ thuật số ngoài các đầu vào/đầu ra kỹ thuật số tích hợp hiện có.

Điều này cung cấp cho người dùng những lợi thế sau:

• Thích ứng tối ưu:
  • với các mô-đun tín hiệu có thể được trộn lẫn theo ý muốn, người dùng có thể điều chỉnh chính xác bộ điều khiển của mình cho phù hợp với nhiệm vụ liên quan. Điều này tránh các khoản đầu tư không cần thiết. Có sẵn các mô-đun có 8, 16 và 32 kênh đầu vào/đầu ra
  • bảng tín hiệu có thể được sử dụng khi không gian bị hạn chế hoặc nếu chỉ cần thêm một số đầu vào/đầu ra. Mỗi CPU S7-1200 có thể được mở rộng theo mô-đun bằng bảng tín hiệu. Điều này không làm tăng không gian lắp cần thiết cho bộ điều khiển
• Tính linh hoạt:
  Nếu nhiệm vụ được mở rộng sau đó, bộ điều khiển có thể được nâng cấp. Cập nhật chương trình người dùng cực kỳ đơn giản

mô-đun tín hiệu

Các mô-đun tín hiệu có các tính năng thiết kế giống như các thiết bị cơ bản:

• Lắp đặt trên thanh ray DIN:
  Các mô-đun được bắt vào thanh ray bên cạnh CPU ở bên phải và được kết nối điện và cơ học với nhau và với CPU bằng cơ chế trượt tích hợp.
• Lắp đặt trực tiếp:
  Gắn ngang hoặc dọc trên thanh ray DIN hoặc lắp trực tiếp vào tủ bằng cách sử dụng các lỗ khoan tích hợp.
• Tất cả các mô-đun kỹ thuật số đều dễ dàng thay thế nhờ các thiết bị đầu cuối kết nối có thể tháo rời ("dây độc lập").

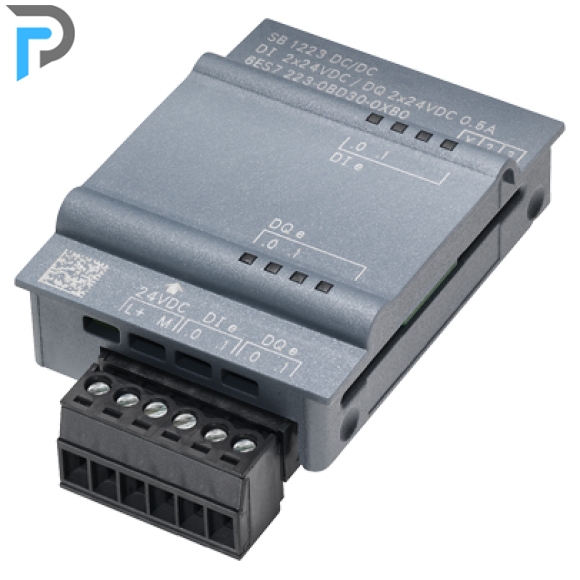

bảng tín hiệu

Các bảng tín hiệu được cắm trực tiếp vào ổ cắm ở mặt trước của mỗi CPU S7-1200.

• Gắn kết:
  Bảng tín hiệu được cắm trực tiếp vào CPU SIMATIC S7-1200 và do đó được kết nối điện và cơ học với CPU.
• Kích thước gắn CPU không thay đổi.
• Tất cả các bảng tín hiệu đều dễ dàng thay thế nhờ các đầu nối có thể tháo rời ("dây độc lập").

Ghi chú

Không thể sử dụng các mô-đun tín hiệu với CPU 1211C.
Bảng tín hiệu có thể được sử dụng với tất cả các CPU SIMATIC S7-1200.
